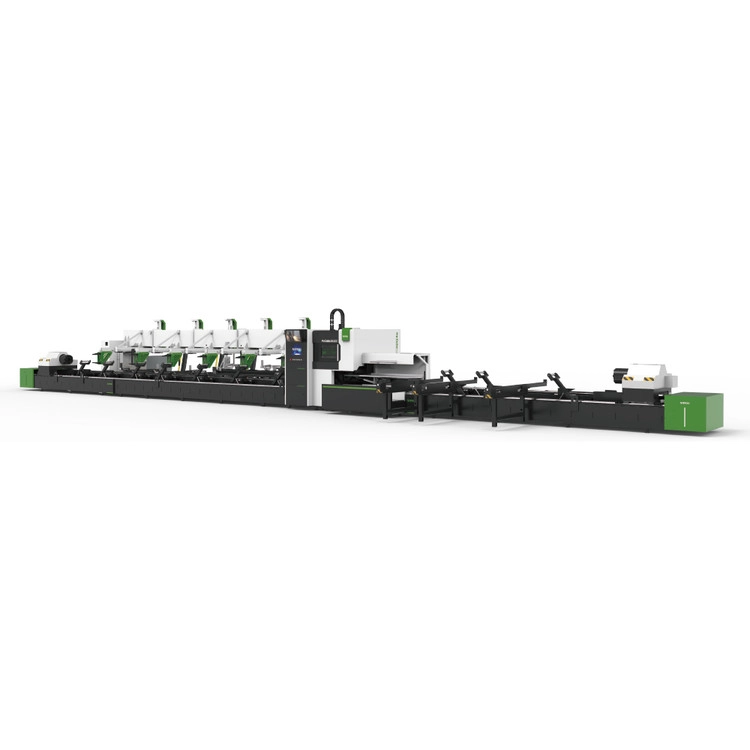

3척 HyTube Series Fiber 파이프 레이저 절단기
오늘 16:00까지 결제시 오늘 바로 발송됩니다.
오늘출발 마감되었습니다. (평일 16:00까지)
택배 · 기본 6,710원
9,000원 이상 구매 시 무료배송
9,000원 이상 주문시 무료배송, 그외 배송비 6,900원(경동택배)
| HyTube C Series Fiber 파이프 절단 전용 | |
|---|---|
| 3척 구성 파이프 안정적으로 잡아주며, 자동으로 정심 공기로 클램핑 하여 생산과정에 로스를 줄입니다. |
파이프 전용 절단 헤드 정밀한 포커싱 구조 설계를 통해 초점을 정확하고 빠르게 조정할 수 있으며, 두꺼운 자재 피어싱에 효율이 향상 독립적인 지적 재산권이 있는 온도 및 습도 감지 모듈을 사용하여 내부 공동의 상태를 실시간으로 모니터링하고 LED 표시기를 통해 표시하므로 부적절한 작동을 효과적으로 방지 |
|
| 레이저 발진기 (다양한 레이저 발진기와 호환가능) 발진기 핵심부품은 자체 개발하여 우수한 빔 퀄리티, 변조주파수 50kHz, 높은 레이저 변환 효율로 안정적인 커팅 품질 보장 레이저 통합 솔루션 기업으로서 자체 발진기, 헤드와 CNC 컨트롤러를 적용하여 적합성과 안정성이 뛰어나며, 신속하고 정확한 서비스 제공 가능 |
레이저 전용 시스템 FSCUT5000 시리즈는 전용 파이프 커팅기를 위해 개발된 버스 커팅 시스템입니다. FSCUT5000A 시스템은 3척을 사용하는 전용 파이프 커팅기에 적합하며, FSCUT5000B 시스템은 2척을 사용하는 전용 파이프 커팅기에 적합합니다. 이 시스템은 파이프 자재를 효율적으로 배치하여 공통 가장자리 커팅을 구현하고, 시간과 재료를 절약하는 데에 도움을 줄 수 있는 파이프 재단 소프트웨어인 TubesT와 함께 사용됩니다. |
|
| 서보시스템 야스카와 서보모터는 일본에서 만들어진 고성능 서보 시스템입니다. 이 모터는 높은 동적 응답성과 고속 이동에 최적화되어 있어 빠르고 정확한 이동을 가능하게 합니다. 또한, 고정밀한 위치 검출과 고속 및 고정밀 제어가 가능하며, EtherCAT 및 SERCOS III를 통해 빠른 통신이 가능합니다. 감속기 및 기어 알파 감속기 및 기어는 최대 가속도를 활용하여 작업 주기를 단축하고 더 높은 하중과 가공력을 수용하며, 더 안정적으로 운전하여 높은 반복성을 제공합니다. 높은 정확도의 선형 시스템을 구현할 수 있으며, 모델 사양을 줄여 설치 공간을 더욱 절약할 수 있습니다. |
가이드 Rexroth 가이드는 뛰어난 정확도를 제공하며, 높은 반복 정밀도를 유지할 수 있으며 국제 표준 규격에 따라 검증되어 있으며, 정밀한 기계 제작 및 생산량에 증가되고 고속 작업과 높은 하중을 견딜 수 있으며 작동 시에 소음과 진동을 최소화하며 편안함과 안정성을 제공합니다. 고압 절단 가스 비례제어가스 가스밸브와 ASI (Actuator & Sensor Interface)의 조합으로 절단가스의 스위칭과 압력을 제어 할 수 있음. 제어가능한 압력의 범위는 0.25-20bar. |
|
| 자동화 시스템 벨트식 자동 로딩기 & 체인식 자동 로딩기 2가지 나눕니다. 전부 산업 현장에서 파이프 절단 작업을 간편하고 효율적으로 수행하는 장비입니다. 파이프를 자동으로 운반하고 정확한 위치에 로딩함으로써 작업 시간을 단축하고 생산시간을 점감합니다. 이를 통해 작업 환경을 개선하고 생산성을 높일 수 있으며, 더욱 중요한 점은 작업자의 안전성을 향상시켜 위험 요소를 최소화합니다. 산업 분야에서 파이프 관련 작업을 자동화하여 효율성과 정확성을 극대화하는 필수적인 장비입니다. |
| 레이저 절단 샘플 스테인레스 스틸, 알루미늄, 구리, 탄소강 등의 금속 재료 적용 가능합니다. |
|
| 장비 레이아웃 | |
|---|---|
|
|
| HyTube C Series 파라미터 | HyTube 6522C | HyTube 6532C | HyTube 9522C | HyTube 9532C |
| 레이저 출력 | 1kW - 6kW | |||
| 위치 정밀도 | ±0.05mm/m | |||
| 반복 정밀도 | ±0.03mm/m | |||
| 최대 가속도 | 1.5G | |||
| 최대 연동속도 | 100m/min | |||
| 가공 영역(길이) | 6500mm | 6500mm | 9500mm | 9500mm |
| 가공 영역(치수) | ø20-220mm 외접원 ≤ ø220mm | ø20-320mm 외접원 ≤ ø320mm | ø20-220mm 외접원 ≤ ø220mm | ø20-320mm 외접원 ≤ ø320mm |
| 자동 최대로딩 길이 | 6000mm | 6000mm | 9000mm | 9000mm |
| 수동 최대로딩 길이 | 8200mm | 8200mm | 11000mm | 11000mm |
| 척 최대 하중 | 170kg | 400kg | 170kg | 400kg |
| 척 클램핑 최소 튜브 벽 두께 | ≥1mm | |||
*모든 기술 자료는 안전 규격 및 선택한 옵션 시스템 사양에 따라 차이가 있을 수 있습니다.
